루퍼트의 눈물, 단단한 유리방울은 왜 꼬리가 부러지면 산산조각 날까요?

유리방울의 둥근 머리를 두드렸는데 멀쩡합니다. 그런데 가느다란 꼬리가 부러지자 방울 전체가 작은 조각으로 흩어집니다. 같은 유리인데 왜 건드린 곳에 따라 결과가 이렇게 달라질까요?

‘루퍼트의 눈물’의 비밀은 유리 속에 남은 힘입니다. 표면을 압축하는 응력은 균열이 벌어지는 것을 어렵게 만듭니다. 그와 동시에 내부에는 당겨지는 응력이 남아 있습니다. 강한 머리와 갑작스러운 파괴는 서로 모순되는 성질이 아니라, 같은 냉각 과정이 남긴 두 결과입니다.

왕자의 이름이 붙은 유리방울

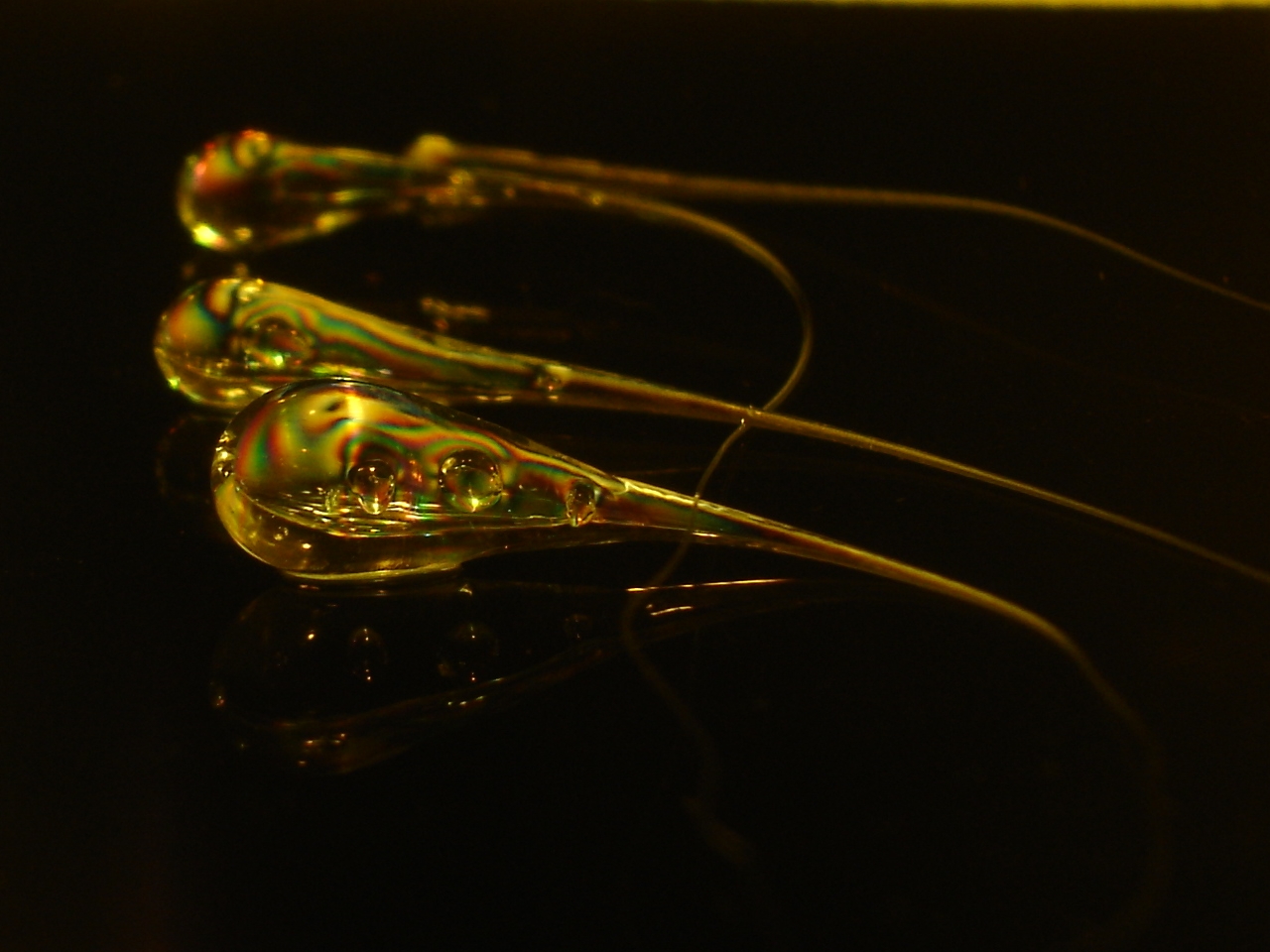

루퍼트의 눈물은 뜨거운 유리를 물속에서 급격히 식혀 만든, 올챙이처럼 생긴 유리방울입니다. 둥근 머리와 길고 가는 꼬리는 한 덩어리로 이어져 있습니다. 오늘날에도 그 독특한 파괴 방식 때문에 연구 대상이 됩니다.

영국 왕립학회 기록에 따르면 루퍼트 왕자는 1660년 이 방울을 영국 궁정에 소개했고, 1661년에는 왕립학회가 이를 조사했습니다. 이름이 붙었다고 해서 그가 발명했다는 뜻은 아닙니다. 비슷한 유리방울은 이미 유럽 대륙에 알려져 있었습니다. 당시 기록은 신기한 물건을 관찰한 흔적이며, 오늘날의 응력 측정과는 구분해야 합니다. [1]

겉과 속이 식는 시간은 다릅니다

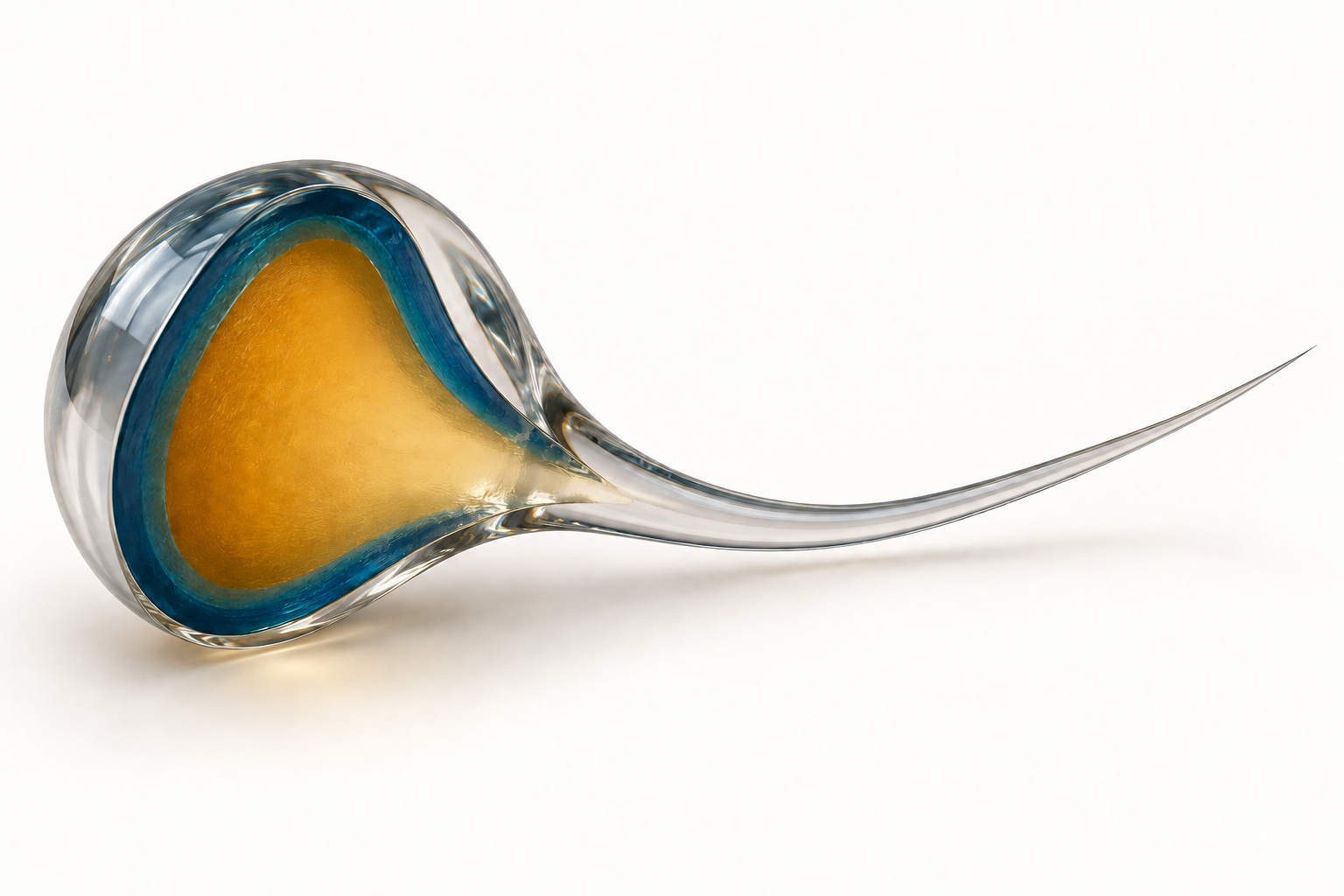

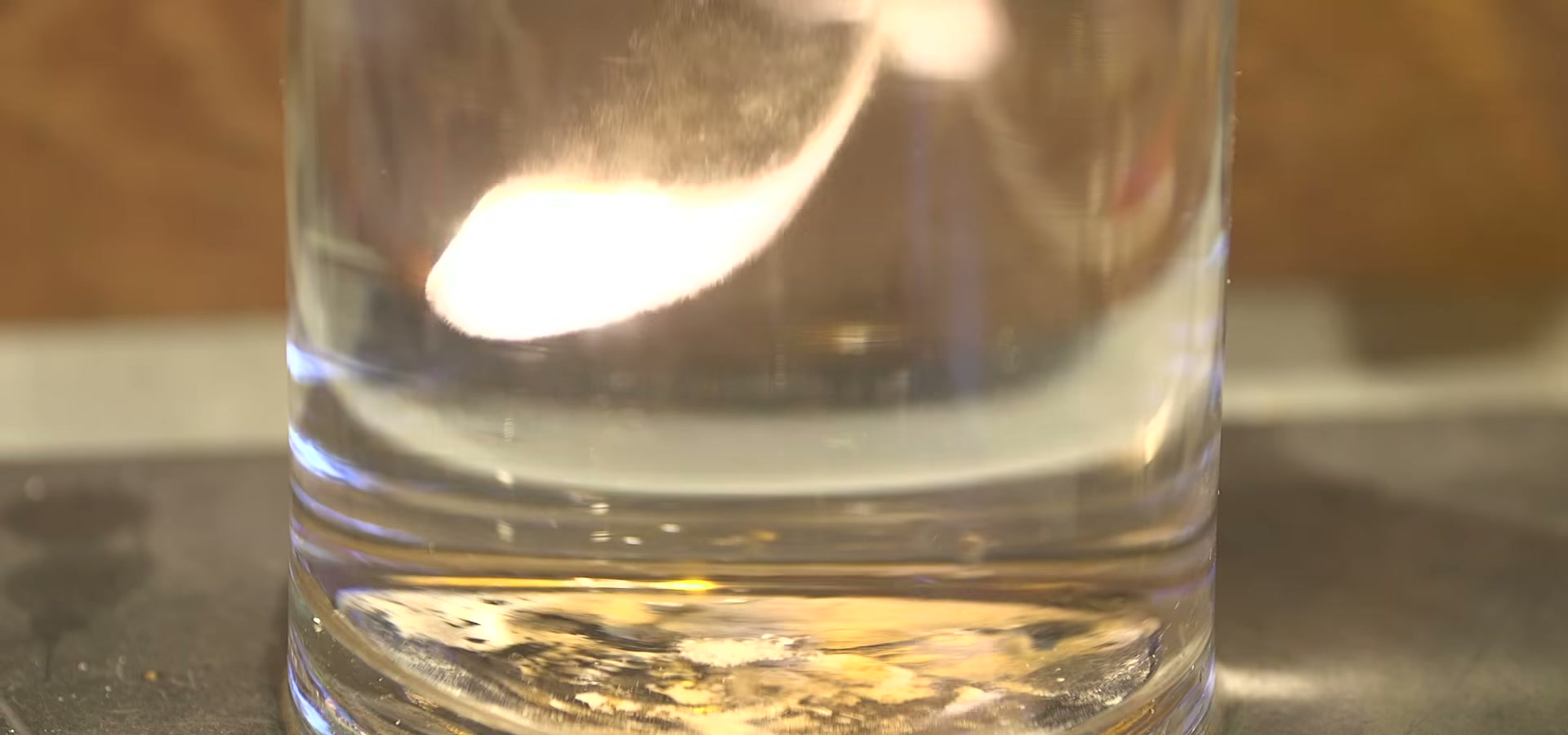

핵심은 급랭입니다. 뜨거운 방울이 물에 닿으면 표면이 내부보다 먼저 식어 굳습니다. 뒤늦게 식는 내부는 수축하려 하지만, 이미 굳은 바깥 부분과 붙어 있어 자유롭게 줄어들지 못합니다. 냉각이 끝난 뒤에도 표면에는 압축 응력, 내부에는 인장 응력이 남습니다. 외부에서 계속 누르거나 당기지 않아도 재료 안에 유지되는 이런 응력을 잔류 응력이라고 합니다. [7, 8]

여기서 ‘압축’은 유리가 눌리는 상태, ‘인장’은 당겨지는 상태를 뜻합니다. 두 영역은 따로 끼운 부품이 아닙니다. 하나의 유리 덩어리 안에서 서로 균형을 이루는 응력 분포입니다. 조성과 냉각 조건을 함께 봐야 하므로, 모든 유리방울이 똑같이 거동한다고 가정할 수는 없습니다. 1992년 연구도 서로 다른 종류의 유리를 대상으로 잔류 응력과 파괴를 조사했습니다. [2]

머리를 지키는 것은 균열을 닫는 힘

유리가 깨질 때는 작은 흠에서 시작한 균열이 커지는 일이 중요합니다. 표면에 압축 응력이 있으면 균열이 벌어지기 어렵습니다. 루퍼트 방울의 머리가 큰 하중을 견디는 데에는 이 표면 압축이 중요한 역할을 합니다. 단순히 둥글어서 단단한 것도, 유리가 다른 물질로 변했기 때문도 아닙니다. [6]

2016년 연구진은 통합 광탄성법으로 방울 내부의 응력 분포를 조사했습니다. 편광을 통과한 빛의 변화를 측정하고 수학적으로 분석해, 겉의 압축 영역과 안의 인장 영역을 확인한 것입니다. 눈에 보이는 색 무늬만 보고 곧바로 응력값을 읽는 방식은 아닙니다. [6]

이것이 ‘절대로 깨지지 않는 유리’를 뜻하지는 않습니다. 재료의 강도는 어디에 어떤 방식으로 힘을 가하는지와 결함의 상태에 영향을 받습니다. 방울의 머리가 견딘 한 실험 결과를 모든 충격에 대한 보증으로 바꿀 수는 없습니다.

가는 꼬리는 내부로 들어가는 길입니다

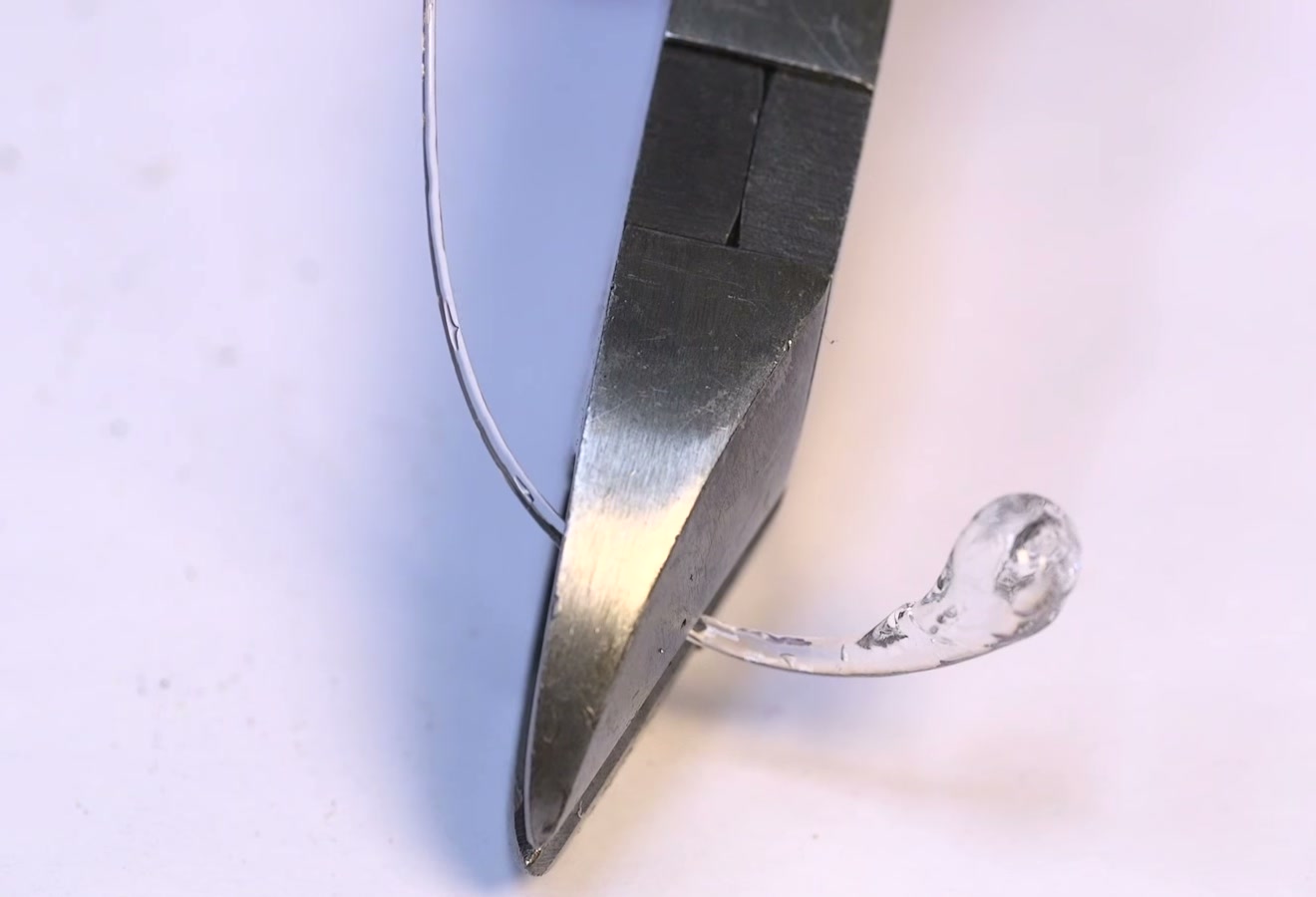

꼬리가 부러져 균열이 내부의 인장 영역에 도달하면 상황이 달라집니다. 균열을 벌리려는 응력과 저장된 탄성 에너지가 파괴의 진행을 돕습니다. 초고속 촬영에서는 꼬리에서 시작한 파괴 전선이 머리 쪽으로 이동하며 갈라지는 모습이 관찰됐습니다. 1994년 연구는 이 진행을 촬영했고, 1998년 연구는 굴절률을 맞춘 액체 속에서 균열의 분기를 더 뚜렷하게 관찰했습니다. [3, 4]

2009년의 소다석회 유리 실험에서는 파괴 전선이 초속 약 1.7킬로미터로 진행했습니다. 이 수치는 균열이 진행하는 속도이며, 유리 조각이 그 속도로 날아간다는 뜻은 아닙니다. 또 모든 방울에 적용되는 고정값도 아닙니다. [5]

따라서 ‘꼬리의 작은 충격이 엄청난 에너지를 만들어 낸다’고 설명하면 핵심을 놓칩니다. 작은 손상은 시작 조건을 제공하고, 급랭할 때 재료 안에 저장된 에너지가 이후의 파괴에 관여합니다. 불이 붙거나 화학 반응이 일어나는 폭발과도 구분해야 합니다. [8]

작은 조각에도 파괴의 기록이 남습니다

2021년 연구진은 엑스선 미세 단층촬영으로 깨진 방울의 조각을 조사했습니다. 한 방울에서 확인한 조각은 2만 개가 넘었습니다. 이것은 특정 시료와 측정 해상도에서 얻은 결과이지, 모든 방울이 같은 개수나 같은 크기로 부서진다는 법칙은 아닙니다. [7]

2022년 연구에서는 공기·물·시럽처럼 방울을 둘러싼 매질에 따라 조각의 크기 분포가 달라졌습니다. ‘산산조각 났다’는 결과만으로는 충분하지 않은 셈입니다. 어떤 유리였는지, 어떻게 식혔는지, 어디에서 깨뜨렸는지까지 알아야 관찰을 제대로 비교할 수 있습니다. [8]

강화유리에서도 만나는 같은 원리

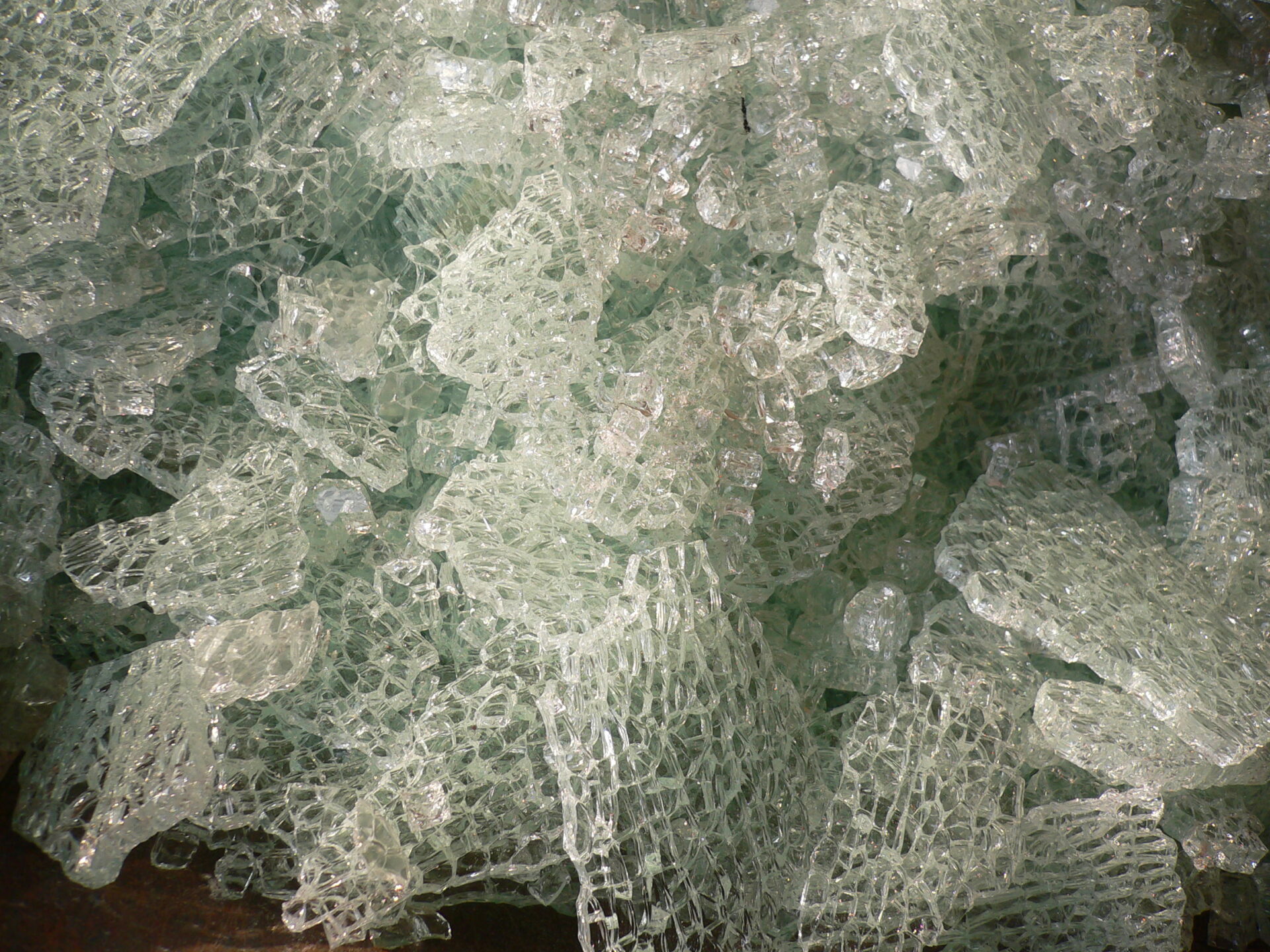

산업용 열 강화유리도 표면의 압축 응력과 내부의 인장 응력을 활용합니다. 제조사 필킹턴은 열처리로 생긴 표면 압축을 강화유리의 강도가 높아지는 이유로 설명합니다. 깨질 때 상대적으로 작은 조각으로 나뉘는 특성은 상해 위험을 줄이는 데 도움이 됩니다. 그렇다고 조각이 무해하다는 뜻은 아닙니다. [9]

루퍼트 방울과 판유리는 같은 모양도, 같은 제품도 아닙니다. 방울의 특정 응력값이나 파괴 속도를 창문에 그대로 적용해서는 안 됩니다. 두 사례를 연결하는 것은 겉을 압축하는 응력으로 균열의 성장을 어렵게 만든다는 재료 설계 원리입니다.

강함과 약함을 만든 하나의 과정

루퍼트의 눈물은 ‘유리는 약하다’는 말에 조건이 빠져 있음을 보여 줍니다. 무엇으로 만들었는지만큼 어떻게 식혔는지, 힘이 어디에 남아 있는지, 균열이 어디서 시작하는지도 중요합니다. 머리가 버티는 이유와 꼬리가 부러질 때 전체가 무너지는 이유를 함께 설명하는 열쇠는 바로 잔류 응력입니다.

이 글의 실험 장면은 연구 자료를 설명하기 위한 것입니다. 뜨거운 유리와 날카로운 파편을 다루는 실험을 가정에서 따라 하기보다, 보호 설비를 갖춘 실험의 기록을 통해 관찰하는 편이 좋습니다.

참고 자료

1. Prince Rupert’s drop (Royal Society picture-library record for 1671 manuscript)
2. Rupert’s glass drops: Residual-stress measurements and calculations and hypotheses for explaining disintegrating fracture (Johnson and Chandrasekar, 1992)
3. The explosive disintegration of Prince Rupert’s drops (Chandrasekar and Chaudhri, 1994)
4. Crack bifurcation in disintegrating Prince Rupert’s drops (Chaudhri, 1998)
5. The role of residual stress in a Prince Rupert’s drop of soda-lime glass undergoing a self-sustained and stable destruction/fracture wave (Chaudhri, 2009)
6. On the extraordinary strength of Prince Rupert’s drops (Aben et al., 2016)
7. Explosive fragmentation of Prince Rupert’s drops leads to well-defined fragment sizes (Kooij et al., 2021)
8. Prince Rupert’s Drops: An analysis of fragmentation by thermal stresses and quench granulation of glass and bubbly glass (Cashman, Liu and Rust, 2022)
9. Pilkington Toughened Glass — surface compression and fracture behavior

영상으로 보는 루퍼트의 눈물

YouTube에서 쇼츠 보기
